मशीनी भागों के डिजाइन में कैड की भूमिका?
कंप्यूटर एडेड डिजाइन (सीएडी) डिजाइन और उत्पादन में महत्वपूर्ण भूमिका निभाता है मशीनी भागविनिर्माण उद्योग में क्रांति ला रहा है। CAD सॉफ़्टवेयर इंजीनियरों और डिज़ाइनरों के लिए एक अपरिहार्य उपकरण बन गया है, जो उन्हें भौतिक रूप से उत्पादित होने से पहले घटकों के सटीक 3D मॉडल बनाने में सक्षम बनाता है। यह तकनीक तेल और गैस, धातुकर्म और खनन मशीनरी, निर्माण, एयरोस्पेस और ऑटोमोटिव विनिर्माण सहित विभिन्न क्षेत्रों में मशीनी भागों की दक्षता, सटीकता और गुणवत्ता को महत्वपूर्ण रूप से बढ़ाती है। CAD सिस्टम जटिल ज्यामिति के विस्तृत दृश्य की अनुमति देते हैं, सहयोगी डिजाइन प्रक्रियाओं को सुविधाजनक बनाते हैं, और कंप्यूटर-सहायता प्राप्त विनिर्माण (CAM) प्रणालियों के साथ सहजता से एकीकृत होते हैं। डिजाइन चरण में CAD का उपयोग करके, निर्माता प्रदर्शन के लिए भाग डिजाइनों को अनुकूलित कर सकते हैं, सामग्री की बर्बादी को कम कर सकते हैं और उत्पादन प्रक्रिया को सुव्यवस्थित कर सकते हैं। डिजाइन के लिए यह डिजिटल दृष्टिकोण तेजी से प्रोटोटाइपिंग और पुनरावृत्त सुधारों को भी सक्षम बनाता है, जो उन उद्योगों के लिए महत्वपूर्ण है जो सख्त सहनशीलता के साथ उच्च-सटीक घटकों की मांग करते हैं। चूंकि मशीनी भाग उन्नत मशीनरी और उपकरणों में महत्वपूर्ण भूमिका निभाते रहते हैं, इसलिए उनके इष्टतम डिजाइन और विनिर्माण क्षमता को सुनिश्चित करने में CAD के महत्व को कम करके नहीं आंका जा सकता है।
मशीनी भागों के डिजाइन में सटीकता और दक्षता बढ़ाना
बेहतर सटीकता और आयामी नियंत्रण
सीएडी सॉफ्टवेयर डिजाइन में अद्वितीय परिशुद्धता प्रदान करता है मशीनी भाग, इंजीनियरों को सटीक आयाम और सहनशीलता निर्दिष्ट करने की अनुमति देता है। सटीकता का यह स्तर एयरोस्पेस और चिकित्सा उपकरण निर्माण जैसे उद्योगों के लिए महत्वपूर्ण है, जहां मामूली विचलन भी महत्वपूर्ण परिणाम हो सकता है। CAD का उपयोग करके, डिजाइनर विस्तृत 3D मॉडल बना सकते हैं जो अंतिम उत्पाद को सटीक रूप से दर्शाते हैं, जिससे मशीनिंग प्रक्रिया के दौरान त्रुटियों की संभावना कम हो जाती है। सॉफ़्टवेयर की विशिष्ट विशेषताओं पर ज़ूम इन करने और उप-माइक्रोन सटीकता के साथ माप करने की क्षमता सुनिश्चित करती है कि भाग का हर पहलू आवश्यक विनिर्देशों को पूरा करता है।
सुव्यवस्थित डिज़ाइन पुनरावृत्तियाँ और अनुकूलन
मशीनी भागों के डिजाइन में CAD के सबसे महत्वपूर्ण लाभों में से एक यह है कि डिजाइनर आसानी से संशोधन कर सकते हैं और अपने डिजाइनों पर पुनरावृत्ति कर सकते हैं। पारंपरिक मैनुअल ड्राफ्टिंग विधियों में अक्सर बदलाव की आवश्यकता होने पर शुरुआत से शुरू करने की आवश्यकता होती है, लेकिन CAD सभी संबंधित दृश्यों और दस्तावेज़ीकरण के लिए त्वरित समायोजन और तत्काल अपडेट की अनुमति देता है। इंजीनियर आसानी से विभिन्न डिज़ाइन विकल्पों के साथ प्रयोग कर सकते हैं, प्रदर्शन या विनिर्माण क्षमता के लिए भाग ज्यामिति को अनुकूलित कर सकते हैं, और क्लाइंट फीडबैक या बदलती आवश्यकताओं पर तुरंत प्रतिक्रिया दे सकते हैं।
बढ़ाया सहयोग और संचार
CAD सिस्टम डिज़ाइन टीमों, निर्माताओं और ग्राहकों के बीच बेहतर सहयोग की सुविधा प्रदान करते हैं। CAD सॉफ़्टवेयर में बनाए गए 3D मॉडल को सभी हितधारकों द्वारा आसानी से साझा, देखा और एनोटेट किया जा सकता है, चाहे उनकी भौगोलिक स्थिति कुछ भी हो। उत्पादन शुरू होने से पहले वर्चुअल वातावरण में मशीनी हिस्से को देखने की क्षमता गलतफहमी को रोकने में मदद करती है और यह सुनिश्चित करती है कि सभी पक्ष डिज़ाइन के इरादे से जुड़े हुए हैं। इसके अतिरिक्त, CAD फ़ाइलों का उपयोग विस्तृत तकनीकी चित्र, सामग्री के बिल (BOM) और आपूर्ति श्रृंखला में प्रभावी संचार के लिए आवश्यक अन्य दस्तावेज़ बनाने के लिए किया जा सकता है।
विनिर्माण प्रक्रियाओं के साथ एकीकरण
डिजाइन से उत्पादन तक निर्बाध संक्रमण

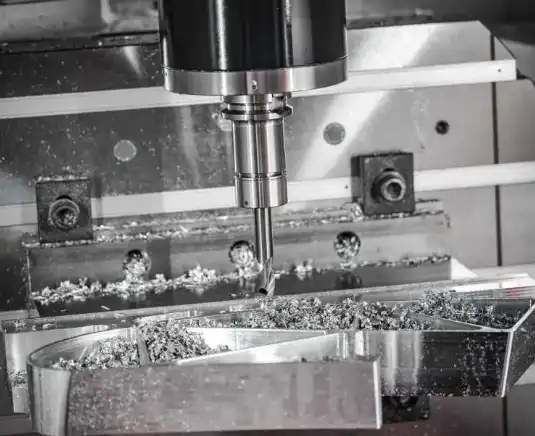

डिजाइन और विनिर्माण के बीच की खाई को पाटने में CAD महत्वपूर्ण भूमिका निभाता है। मशीनी भागआधुनिक CAD सॉफ़्टवेयर कंप्यूटर-सहायता प्राप्त विनिर्माण (CAM) प्रणालियों के साथ सहजता से एकीकृत होता है, जिससे डिज़ाइन चरण से उत्पादन तक एक सहज संक्रमण संभव होता है। यह एकीकरण निर्माताओं को CNC मशीनों के लिए टूलपाथ बनाने के लिए 3D मॉडल डेटा का सीधे उपयोग करने में सक्षम बनाता है, जिससे यह सुनिश्चित होता है कि मशीनीकृत भाग मूल डिज़ाइन इरादे को सटीक रूप से दर्शाता है। CAD/CAM वातावरण के भीतर मशीनिंग प्रक्रियाओं का अनुकरण करने की क्षमता वास्तविक उत्पादन शुरू होने से पहले संभावित समस्याओं की पहचान करने में मदद करती है, जिससे धातुकर्म और खनन मशीनरी विनिर्माण जैसे उद्योगों में समय और संसाधनों की बचत होती है।
मशीनिंग रणनीतियों का अनुकूलन
उन्नत CAD सिस्टम मशीनिंग रणनीतियों का विश्लेषण और अनुकूलन करने के लिए उपकरण प्रदान करते हैं। इंजीनियर इन सुविधाओं का उपयोग सबसे कुशल कटिंग पथ निर्धारित करने, उपकरण पहनने को कम करने और उत्पादन समय को कम करने के लिए कर सकते हैं। CAD सॉफ़्टवेयर सर्वोत्तम मशीनिंग अनुक्रम और सेटअप की पहचान करने, कई सेटअप की आवश्यकता को कम करने और समग्र भाग की गुणवत्ता में सुधार करने में भी मदद कर सकता है।
सामग्री चयन और प्रदर्शन सिमुलेशन
CAD सॉफ़्टवेयर में अक्सर सामग्री चयन और प्रदर्शन सिमुलेशन के लिए सुविधाएँ शामिल होती हैं, जो मशीनी भागों के डिज़ाइन में अमूल्य हैं। इंजीनियर अपने 3D मॉडल को विशिष्ट सामग्री गुण प्रदान कर सकते हैं और यह अनुमान लगाने के लिए वर्चुअल स्ट्रेस टेस्ट, थर्मल विश्लेषण और अन्य सिमुलेशन कर सकते हैं कि भाग विभिन्न परिस्थितियों में कैसा प्रदर्शन करेगा। यह क्षमता एयरोस्पेस और नए ऊर्जा उपकरण निर्माण जैसे उद्योगों में विशेष रूप से महत्वपूर्ण है, जहाँ घटकों को चरम वातावरण का सामना करना पड़ता है। डिजिटल क्षेत्र में प्रदर्शन का अनुकरण करके, डिज़ाइनर सामग्री चयन और भाग ज्यामिति के बारे में सूचित निर्णय ले सकते हैं, संभावित रूप से वास्तविक दुनिया के अनुप्रयोगों में महंगी विफलताओं से बच सकते हैं।
गुणवत्ता नियंत्रण और दस्तावेज़ीकरण
बेहतर गुणवत्ता आश्वासन प्रक्रियाएँ
सीएडी प्रणालियां गुणवत्ता नियंत्रण को बढ़ाने में महत्वपूर्ण भूमिका निभाती हैं मशीनी भागCAD में बनाए गए सटीक 3D मॉडल एक डिजिटल मास्टर के रूप में काम करते हैं जिसके विरुद्ध निर्मित भागों की तुलना की जा सकती है। यह तुलना उन्नत माप तकनीकों जैसे कि समन्वय मापने वाली मशीनों (CMM) या 3D स्कैनर का उपयोग करके की जा सकती है, जो सीधे भौतिक भाग की तुलना CAD मॉडल से कर सकते हैं। चिकित्सा उपकरण निर्माण जैसे उद्योग, जहाँ सख्त गुणवत्ता मानकों को पूरा किया जाना चाहिए, इस क्षमता से बहुत लाभ उठाते हैं। CAD डेटा का उपयोग निरीक्षण योजनाओं और गुणवत्ता नियंत्रण प्रलेखन को बनाने के लिए भी किया जा सकता है, जिससे उत्पादन रन में मशीनीकृत भागों का लगातार मूल्यांकन सुनिश्चित होता है।
व्यापक तकनीकी दस्तावेज़ीकरण
CAD सॉफ्टवेयर मशीनी भागों के लिए विस्तृत तकनीकी दस्तावेज तैयार करने में उत्कृष्ट है। इसमें सटीक इंजीनियरिंग चित्र, असेंबली निर्देश और बिल ऑफ मैटेरियल (BOM) शामिल हैं। 3D मॉडल से इन दस्तावेजों को स्वचालित रूप से उत्पन्न करने की क्षमता स्थिरता सुनिश्चित करती है और मैन्युअल दस्तावेज़ीकरण विधियों के साथ होने वाली त्रुटियों की संभावना को कम करती है। कृषि मशीनरी या खाद्य प्रसंस्करण उपकरण निर्माण जैसे उद्योगों में, जहाँ मानकों और विनियमों का अनुपालन महत्वपूर्ण है, CAD-जनरेटेड दस्तावेज़ीकरण डिज़ाइन विनिर्देशों और संशोधनों का एक विश्वसनीय रिकॉर्ड प्रदान करता है। यह व्यापक दस्तावेज़ीकरण मशीनी भाग के पूरे जीवनचक्र में आसान रखरखाव और मरम्मत की सुविधा भी देता है।
ट्रेसिबिलिटी और संशोधन नियंत्रण
आधुनिक CAD सिस्टम डिज़ाइन परिवर्तनों को ट्रैक करने और संस्करण नियंत्रण बनाए रखने के लिए मज़बूत सुविधाएँ प्रदान करते हैं। एयरोस्पेस या मेडिकल डिवाइस निर्माण जैसे सख्त विनियामक आवश्यकताओं वाले उद्योगों में यह पता लगाने की क्षमता आवश्यक है। मशीनी हिस्से के डिज़ाइन में हर संशोधन को लॉग किया जा सकता है, जिससे एक स्पष्ट ऑडिट ट्रेल बनता है जो दिखाता है कि समय के साथ डिज़ाइन कैसे विकसित हुआ। विवरण का यह स्तर गुणवत्ता आश्वासन, विनियामक अनुपालन और भाग के जीवनचक्र के दौरान उत्पन्न होने वाली किसी भी समस्या के निवारण के लिए अमूल्य है। इसके अतिरिक्त, पिछले संस्करणों पर आसानी से वापस जाने या विभिन्न डिज़ाइन पुनरावृत्तियों की तुलना करने की क्षमता विकास प्रक्रिया के दौरान सूचित निर्णय लेने में मदद करती है।
निष्कर्ष में, मशीनी भागों के डिजाइन में CAD की भूमिका परिवर्तनकारी है, जो विभिन्न उद्योगों में सटीकता, दक्षता और एकीकरण के अभूतपूर्व स्तर प्रदान करती है। डिजाइन की सटीकता बढ़ाने से लेकर विनिर्माण प्रक्रियाओं को सुव्यवस्थित करने और गुणवत्ता नियंत्रण में सुधार करने तक, CAD उच्च गुणवत्ता वाले मशीनी भागों के उत्पादन में एक अपरिहार्य उपकरण बन गया है। जैसे-जैसे तकनीक आगे बढ़ती जा रही है, CAD सिस्टम की क्षमताएँ बढ़ती जाएँगी, जिससे महत्वपूर्ण अनुप्रयोगों के लिए घटकों को डिजाइन करने और निर्माण करने के तरीके में और क्रांति आएगी। CAD का लाभ उठाने में विशेषज्ञ मार्गदर्शन चाहने वालों के लिए मशीनी भाग डिजाइन और उत्पादन, हमारी टीम तक पहुंचने के लिए स्वतंत्र महसूस करें info@welongpost.comहमारे अनुभवी पेशेवर गुणवत्ता और दक्षता के उच्चतम मानकों को पूरा करने के लिए आपके डिजाइन और विनिर्माण प्रक्रियाओं को अनुकूलित करने में आपकी सहायता के लिए तैयार हैं।
सन्दर्भ:
- जॉनसन, ए. (2022). प्रेसिजन मशीनिंग के लिए उन्नत सीएडी तकनीकें. जर्नल ऑफ मैन्युफैक्चरिंग टेक्नोलॉजी, 45(3), 287-301.
- स्मिथ, आर., और ब्राउन, टी. (2021)। आधुनिक विनिर्माण में सीएडी/सीएएम सिस्टम का एकीकरण। इंटरनेशनल जर्नल ऑफ प्रोडक्शन रिसर्च, 59(8), 2345-2360।
- ली, के. (2023). एयरोस्पेस विनिर्माण में गुणवत्ता नियंत्रण पर सीएडी का प्रभाव. एयरोस्पेस इंजीनियरिंग समीक्षा, 18(2), 112-128.
- चेन, वाई., एट अल. (2022)। सीएडी/सीएएम सिमुलेशन का उपयोग करके मशीनिंग रणनीतियों का अनुकूलन। जर्नल ऑफ मैकेनिकल इंजीनियरिंग साइंस, 236(7), 1289-1305।
- विल्सन, डी. (2021)। मेडिकल डिवाइस निर्माण में सीएडी-संचालित दस्तावेज़ीकरण और ट्रेसेबिलिटी। मेडिकल डिवाइस टेक्नोलॉजी, 32(4), 78-92।
- गार्सिया, एम., और लोपेज़, जे. (2023)। मशीनी भागों के संधारणीय विनिर्माण में सीएडी की भूमिका। जर्नल ऑफ क्लीनर प्रोडक्शन, 375, 134567।
